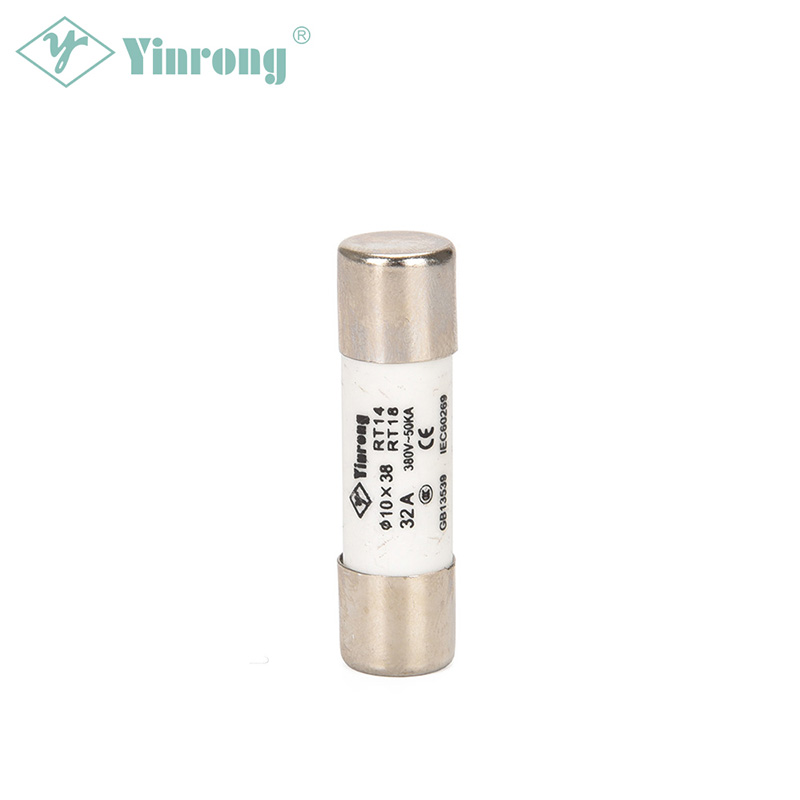

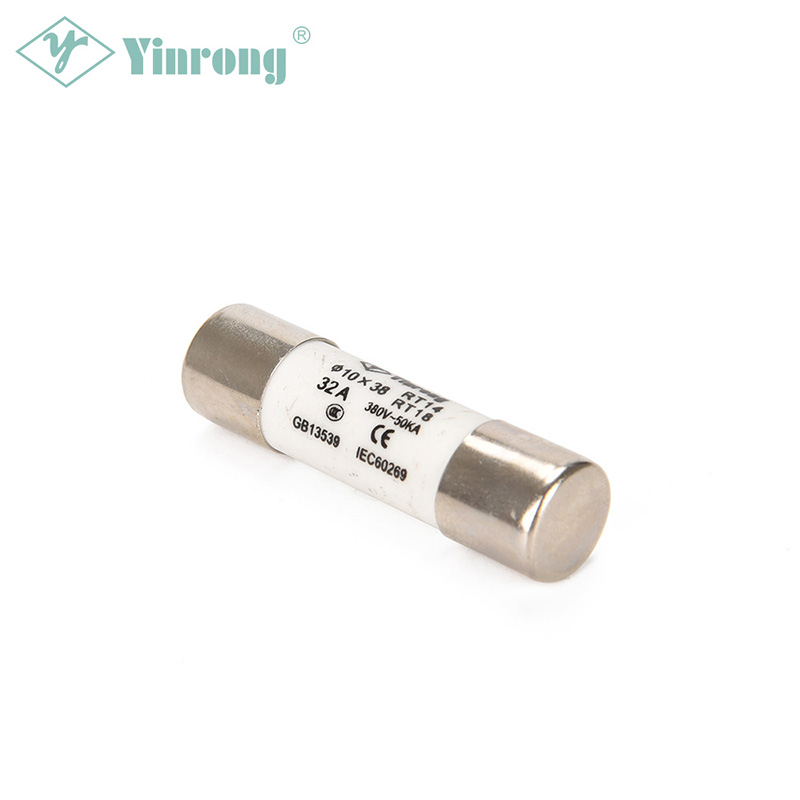

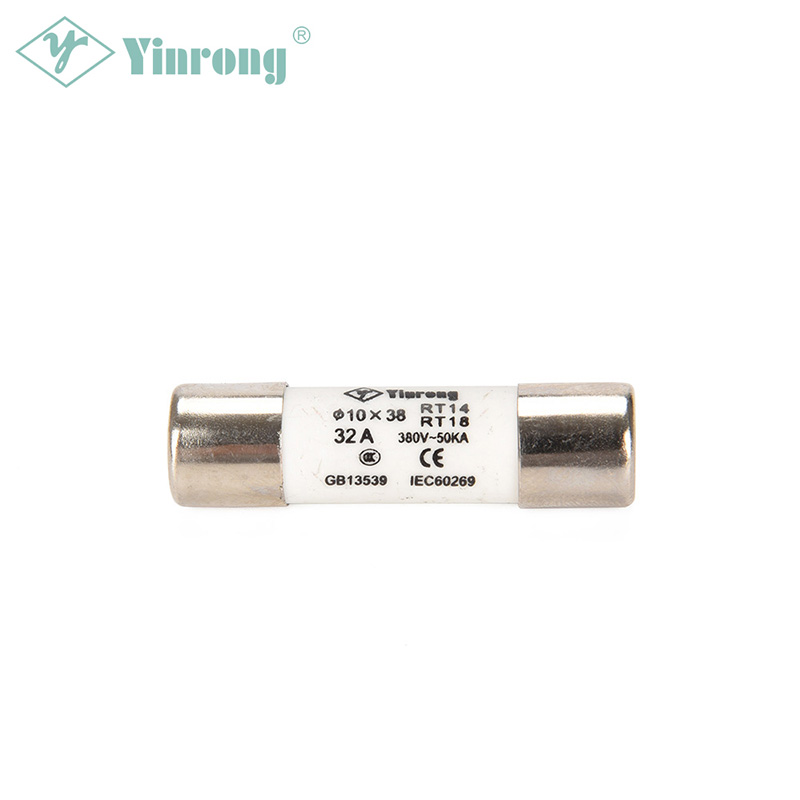

500VAC 32A 10 × 38mm Cylindryczny bezpiecznik HRC

500VAC 32A 10 × 38mm Cylindryczny bezpiecznik HRC

Aprobaty i standardy

†IEC60269-1
†IEC60269-2

Klasa działania

gG/gL
… jestem
…aR

Cechy i zalety

â € Obejmuje obwody dystrybucji elektrycznej 250VAC, 380VAC, 500VAC i 690VAC oraz różne zastosowania przemysłowe
â € Dostępne oceny amperów 2-32A
†Ochrona pełnego zakresu
†Spełnia normy IEC dla globalnej akceptacji
†Znormalizowana konstrukcja cylindryczna
†Niska wydajność rozpraszania mocy dla mniejszego wzrostu temperatury
†Montaż na szynie DIN

Aplikacje

†Ogólne zastosowania przemysłowe
â Napędy silnikowe
†prace w sieci LV
â€Ochrona kabla
†Przekaźniki półprzewodnikowe
†Urządzenia półprzewodnikowe
Prostowniki mocy
â System zasilania bezprzerwowego
â Konwertery

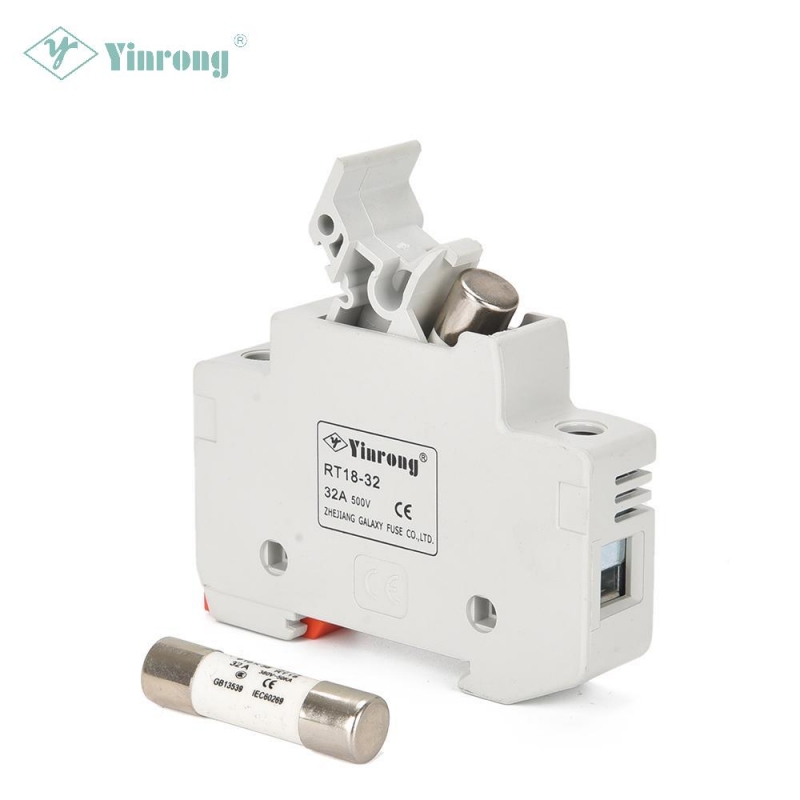

Zalecany uchwyt bezpiecznika

â Bez wskaźnika: uchwyt bezpiecznika RT18-32
â Ze wskaźnikiem: uchwyt bezpiecznika RT18-32X

Kraj pochodzenia

†Chińska Republika Ludowa

Parametr

Model/rozmiar	Napięcie znamionowe (V)	Prąd znamionowy (A)	Całkowity wymiar
			ΦC	A	Figa.
10,3x38T	380/500	2,4,6,8,10,12,16,20,25,32	10.3	38T	Rys.1
5x20	250	0,5,1,2,4,6,10,12,13	5	20	Rys.2
5x25	250	0,5,1,2,4,6,10,12,16	5	25
6x20	250	0,5,1,2,4,6,10,12,16	6	20
6,3x23	250	0,5,1,2,4,6,10,12,16,20	6.3	23
6,3x25	250	0,5,1,2,4,6,10,12,16,20	6.3	25
6,3x31,5	250/500	0,5,1,2,4,6,10,12,16,20	6.3	31.5
8,5x23	250	0,5,1,2,4,6,10,12,16,20,25	8.5	23
8,5x31,5	250/500	0,5,1,2,4,6,10,12,16,20,25	8.5	31.5
8,5x36	380/500	2,4,6,8,10,12,16,20,25,32	8.5	36
10x30	380/500	2,4,6,8,10,12,16,20,25,32	10	30
10,3x28,5	250	2,4,6,8,10,12,16,20,25,32	10.3	28.5
10,3x31,5	250/500	2,4,6,8,10,12,16,20,25,32	10.3	31.5
10,3x34	250/500	2,4,6,8,10,12,16,20,25,32	10.3	34
10,3x38	380/500	2,4,6,8,10,12,16,20,25,32	10.3	38
10,3x57	690	2,4,6,8,10,12,16,20,25,32	10.3	57
14,3x38	250/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	38
14,3x45	380/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	45
14,3x51	380/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	51
14,3x67	690	2,4,6,8,10,12,16,20,25,32,40,50	14.3	67
15x50	380/500	20,25,32,40,50	15	50
16,7x35	250/500	16,20,25,32,40,50,63	16.7	35
18x37	250/500	2,4,6,8,10,12,16,20,25,32,40,50,63	18	37
18x50	690	2,4,6,8,10,12,16,20,25,32,40,50,63	18	50
20,5x40	250/500	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	40
20,5x76	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	76
20,5x114	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	114
20,5x127	690	0,5,1,2,4,6,8,10,12,16,20,25,32	20.5	127
22,2x58	380/500	10,16,20,25,32,40,50,63,80,100,125	22.2	58
27x60	690	32,40,50,63,80	27	60
27x139	690	32,40,50,63	27	139
27x147	690	32,40,50,63	27	147
30x57	690	16,20,25,32,40,50,63,80,100,125	30	57
14,3x51H	380/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	51H	Rys.3
20,5x76H	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	76H
20,5x114H	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	114H
20,5x 127H	690	0,5,1,2,4,6,8,10,12,16,20,25,32	20.5	127H
22,2 x58H	690	10,16,20,25,32,40,50,63,80,100,125	22.2	58H
27x 139H	690	32,40,50,63	27	139H
27x 147H	690	32,40,50,63	27	147H

Rozmiar (mm)
