​Bezpiecznik szybkodziałający a bezpiecznik zwykły: jaka jest prawdziwa różnica?

W projektowaniu systemów energoelektronicznych dobór bezpieczników bezpośrednio określa marginesy bezpieczeństwa sprzętu i skuteczność ochrony przed awariami. W obliczu bezpieczników szybkodziałających w porównaniu ze zwykłymi bezpiecznikami wielu inżynierów dokonuje przybliżonych wyborów, opierając się wyłącznie na prądzie znamionowym i napięciu, pomijając podstawowe różnice w materiałoznawstwie, mechanizmach reakcji i scenariuszach zastosowań. Nadzór ten może stwarzać poważne ryzyko w przypadku nowych systemów energii i magazynowania energii.

W tym artykule przedstawiono systematyczną analizę podstawowych różnic między bezpiecznikami szybkodziałającymi a zwykłymi bezpiecznikami – począwszy od projektu konstrukcyjnego i mechanizmów utrwalania po granice zastosowań – aby pomóc inżynierom w podejmowaniu trafnych decyzji dotyczących wyboru.

Struktura i materiały: od „drutu metalowego” po „precyzyjny element topliwy”

Element topliwy zwykłego bezpiecznika wykonany jest zazwyczaj z drutu metalowego o geometrycznym kształcie, charakteryzującego się prostą konstrukcją i niskim kosztem wytworzenia. Jego logika bezpiecznikowa opiera się na ciepłu Joule'a wytwarzanym przez sam prąd przeciążeniowy; gdy akumulacja ciepła osiągnie temperaturę topnienia, element topi się i otwiera obwód. Taka konstrukcja sprawia, że ​​nadaje się do scenariuszy, w których szybka reakcja nie jest krytyczna, takich jak ochrona kabli i przewodów przed przeciążeniem.

Jednakże szybko działający bezpiecznik został specjalnie zoptymalizowany zarówno pod względem materiału, jak i struktury. Jego topliwy element wykonany jest z czystego srebra, posrebrzanej miedzi lub czystej miedzi, w kształcie prostokątnego cienkiego paska ze zwężonymi okrągłymi otworami i wstępnie rozmieszczonymi punktami lutowniczymi o niskiej temperaturze topnienia w określonych miejscach. Pomysłowość tej konstrukcji polega na tym, że w przypadku wystąpienia przeciążenia lub małego prądu zwarcia wielokrotnego, miejsce lutowania najpierw topi się, a dzięki efektowi metalurgicznemu przyspiesza szybkie przecięcie elementu na zwężonej szyjce, osiągając przerwanie obwodu w ciągu mikrosekund do milisekund.

Zasadniczo zwykłe bezpieczniki opierają się na „naturalnej akumulacji ciepła”, podczas gdy bezpieczniki szybko działające osiągają „aktywne przyspieszone wyłączanie” dzięki inżynierii konstrukcyjnej i materiałowej - jest to najbardziej podstawowa różnica między nimi.

Szybkość reakcji: różnica milisekund i mikrosekund

Szybkość reakcji jest najbardziej intuicyjnym wyróżnikiem pomiędzy dwoma typami bezpieczników.

Dla zwykłych bezpieczników czas zadziałania jest odwrotnie proporcjonalny do wielokrotności prądu przeciążenia: im większy prąd niż wartość znamionowa, tym krótszy czas zadziałania; i odwrotnie, przy niższych wielokrotnościach przeciążenia, czas utrwalania może wydłużyć się do kilku sekund lub nawet dłużej. Ta charakterystyka „opóźnienia czasowego” jest akceptowalna w ochronie kabli, ponieważ kable mają określoną pojemność cieplną i zdolność do krótkotrwałego przeciążenia.

Bezpieczniki szybkodziałające zachowują się zupełnie inaczej. Dzięki mechanizmowi „przyspieszania” miejsc lutowniczych o niskiej temperaturze topnienia i efektowi koncentracji prądu o zwężonej strukturze szyjki, szybko działające bezpieczniki mogą oczyścić obwód w ciągu milisekund, a nawet mikrosekund. Ta ekstremalna prędkość nie jest osiągana sama w sobie, ale w celu usunięcia prądu zwarciowego w terminie, jaki mogą wytrzymać urządzenia półprzewodnikowe (takie jak tranzystory IGBT, tranzystory MOSFET SiC i diody prostownicze) - tolerancja termiczna półprzewodników jest zwykle rzędu milisekund, a zwykłe bezpieczniki nie są w stanie spełnić tego wymagania dotyczącego ochrony.

Scenariusze zastosowań: Cele ochrony definiują logikę wyboru

Granice zastosowań bezpieczników szybkich i zwykłych są w sposób naturalny określone przez ich odpowiednie charakterystyki reakcji.

Zwykłe bezpieczniki służą przede wszystkim do ochrony przed przeciążeniami i zwarciami kabli i przewodów. Kable posiadają pewną bezwładność cieplną; krótkotrwałe przeciążenia nie powodują natychmiastowego uszkodzenia izolacji, dlatego dopuszczalne jest pewne opóźnienie zadziałania bezpiecznika. To wyjaśnia, dlaczego zwykłe bezpieczniki są nadal szeroko stosowane w budownictwie linii dystrybucyjnych i przemysłowych.

Z drugiej strony bezpieczniki szybko działające są przeznaczone do ochrony półprzewodnikowych urządzeń mocy i zespołów prostowników. W falownikach fotowoltaicznych, stacjach ładowania prądu stałego i konwerterach magazynowania energii (PCS) moduły IGBT i SiC są wyjątkowo wrażliwe na przetężenie – w przypadku zwarcia prąd musi zostać usunięty w ciągu setek mikrosekund, w przeciwnym razie urządzenie zostanie trwale uszkodzone. Bezpieczniki szybkodziałające są dokładnie rozwiązaniem tego wymagania.

Szczególnie w systemach magazynowania energii (ESS) zastosowanie szybkich bezpieczników ma kluczowe znaczenie. Prądy zwarciowe w klastrach akumulatorów charakteryzują się wysokim napięciem stałym, dużą wielkością prądu i brakiem naturalnego przejścia przez zero, co stawia rygorystyczne wymagania w zakresie zdolności przerywania i gaszenia łuku. Szybkie bezpieczniki prądu stałego do magazynowania energii muszą nie tylko zapewniać szybką reakcję, ale także niezawodnie gasić łuki bez ponownego zajarzania w warunkach wysokiego napięcia prądu stałego, zapewniając jednocześnie wystarczającą zdolność wyłączania, aby wytrzymać ekstremalnie wysokie prądy zwarciowe, jakie mogą dostarczać zestawy akumulatorów.

Klasyfikacja IEC: Techniczna różnica między aR i gG

Z punktu widzenia norm bezpieczników Międzynarodowej Komisji Elektrotechnicznej (IEC) różnica między bezpiecznikami szybkodziałającymi a bezpiecznikami zwykłymi jest dalej określana ilościowo i standaryzowana.

Zwykłe bezpieczniki zazwyczaj wpadają dogG(pełnozakresowa ochrona kabli), oferująca pełną ochronę przed przeciążeniem i zwarciem, ale o stosunkowo dłuższym czasie działania, odpowiednia do ogólnej dystrybucji i ochrony kabli.

Bezpieczniki szybkodziałające należą doaR(częściowa ochrona półprzewodników). Bezpieczniki aR są specjalnie zaprojektowane do ochrony urządzeń półprzewodnikowych, charakteryzują się wyjątkowo niskimi wartościami I²t (energia przepuszczana) i dużą zdolnością ograniczania prądu. Mogą odciąć prąd zwarciowy na bardzo wczesnym etapie zwarcia, ograniczając energię zwarcia w granicach wytrzymałości urządzeń półprzewodnikowych. Bezpieczniki aR nie obsługują zabezpieczeń przed przeciążeniem wielokrotnym – funkcja ta przypisana jest układom sterowania lub stycznikom, tworząc przejrzystą hierarchię funkcjonalną.

Bezpiecznik galaktyki: szybkie rozwiązania bezpiecznikowe dla nowej energii i jej magazynowania

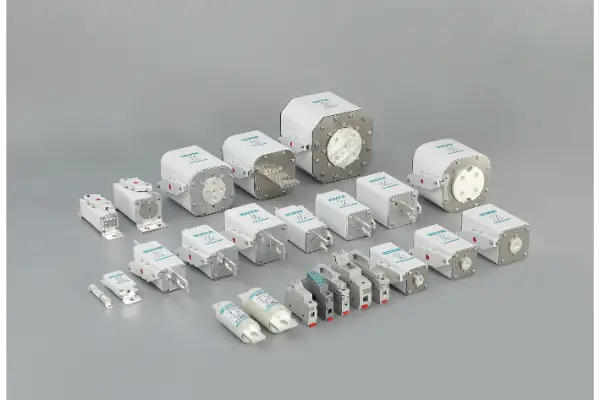

Bezpiecznik galaktykima ponad 40-letnie doświadczenie w badaniach i rozwoju oraz produkcji bezpieczników, budując głęboką wiedzę techniczną w segmencie bezpieczników szybkodziałających. Do nowych zastosowań energetycznych, takich jak falowniki fotowoltaiczne, stacje ładowania prądu stałego i konwertery magazynowania energii, Galaxy Fuse oferuje kompleksową gamę wysokowydajnych, szybkich bezpieczników.

System magazynowania energii Dedykowane szybkie bezpiecznikisą kluczowym obszarem zainteresowania Galaxy Fuse. Systemy magazynowania energii wymagają znacznie więcej od bezpieczników niż ogólne zastosowania przemysłowe: napięcia prądu stałego do 1500 V, prądy zwarciowe sięgające setek kiloamperów oraz potrzeba absolutnego wygaszenia łuku i niezawodności przerw w zamkniętych środowiskach akumulatorowych. W produktach z serii Galaxy Fuse do magazynowania energii zastosowano elementy topliwe z czystego srebra i wysokiej czystości piasek kwarcowy do gaszenia łuku, w połączeniu ze zoptymalizowaną konstrukcją o strukturze przewężonej, aby zapewnić reakcję na poziomie mikrosekund i niezawodne przerwanie w ekstremalnych warunkach zwarciowych.

Podstawowe zalety techniczne:

● Elementy z czystego srebra / posrebrzanej miedzi:Niska temperatura topnienia i wysoka przewodność zapewniają szybką reakcję

● Zoptymalizowana konstrukcja z szyjką:Precyzyjna kontrola punktów zgrzewania w celu zapewnienia stałego przerywania łuku

● Hartowanie łukowe piaskiem kwarcowym o wysokiej czystości:Szybko pochłania energię łuku i zapobiega ponownemu zajarzeniu

●Pełna certyfikacja:Produkty są zgodne z IEC60269, GB13539 i innymi normami międzynarodowymi, a wiele serii posiada certyfikaty UL, TUV i CE

●Kompletne wsparcie dotyczące danych technicznych:Dostarcza zmierzone krzywe I²t i krzywe prądu odcięcia, ułatwiając inżynierom dokładne obliczenia koordynacji zabezpieczeń systemu

Wniosek

Różnica między bezpiecznikami szybko działającymi i zwykłymi wykracza daleko poza poziom powierzchniowy „szybki kontra wolny”. Od doboru materiałów i optymalizacji strukturalnej po mechanizmy reakcji i klasyfikację IEC, oba reprezentują zupełnie różne filozofie ochrony.

Zwykłe bezpieczniki chronią „pojemność cieplną” kabli; szybko działające bezpieczniki chronią „kruche okienko” półprzewodników. W dzisiejszych szybko rozwijających się nowych sektorach energii i magazynowania energii zrozumienie i właściwe wykorzystanie wyjątkowej wartości bezpieczników szybkodziałających jest niezbędną umiejętnością każdego inżyniera energoelektronika.

Bezpiecznik galaktyki – ponad 46 lat zaangażowania w produkcję wysokiej jakości bezpieczników, ukierunkowanych na dostarczanie bezpiecznych i niezawodnych rozwiązań w zakresie ochrony obwodów dla nowych, globalnych systemów energii i magazynowania energii.

Aby uzyskać pomoc techniczną w zakresie doboru szybkich bezpieczników do magazynowania energii lub nowego sprzętu energetycznego, prosimy o kontaktskontaktuj się z Bezpiecznik galaktykizespół techniczny.
