Jak styczniki i bezpieczniki prądu stałego współpracują ze sobą?

I. Definicja funkcjonalna: dwuwarstwowa architektura ochrony z jasno określonymi rolami

Stycznik prądu stałego: sterowany przełącznik wykonawczy

Stycznik prądu stałego to elektromechaniczne urządzenie przełączające, które łączy i rozłącza obwody prądu stałego dużej mocy na podstawie poleceń systemu sterowania. Do podstawowych funkcji stacji ładującej należą:

•Kontrola rozpoczęcia/zatrzymania ładowania: Zamyka się, aby ustanowić ścieżkę ładowania na polecenie z BMS lub kontrolera ładowania, i otwiera się, aby rozłączyć się po zakończeniu.

•Izolacja awaryjna: Wykonuje kontrolowane odłączenie zasilania po otrzymaniu poleceń, gdy system wykryje nieprawidłowe warunki, takie jak przegrzanie, przepięcie lub awaria izolacji.

•Zarządzanie ładowaniem wstępnym: Współpracuje z rezystorem ładowania wstępnego, aby ograniczyć prąd rozruchowy przed zasileniem obwodu głównego, chroniąc kondensatory szyny.

Bezpiecznik prądu stałego: pasywne urządzenie zabezpieczające

Bezpiecznik to jednorazowy element ochronny, który niezawodnie przerywa prądy zwarciowe, zanim spowodują nieodwracalne uszkodzenia. Podstawowe różnice pomiędzy bezpiecznikami szybkodziałającymi klasy półprzewodnikowej stosowanymi w stacjach ładowania prądu stałego a zwykłymi bezpiecznikami przemysłowymi to:

•Odpowiedź na poziomie mikrosekundy: Znacznie szybciej niż dziesiątki milisekund potrzebnych do mechanicznego uruchomienia stycznika.

•Charakterystyka ograniczająca prąd: Ogranicza energię prądu zwarciowego w granicach wytrzymałości urządzeń zasilających znajdujących się poniżej (IGBT/SiC).

•Możliwość gaszenia łuku DC: Niezawodne przerywanie w systemach 500 V–1500 V DC bez ryzyka ponownego zapłonu.

•Podsumowanie pozycjonowania: Stycznik jest kontrolowaną „bramką bezpieczeństwa”; bezpiecznik jest niezbędną „ostatnią linią obrony”.

II. Logika inżynieryjna skoordynowanego dopasowywania

Projekt ochrony stacji ładującej nie polega na prostym instalowaniu dwóch urządzeń w tej samej obudowie. Ich relacja koordynacyjna stanowi podstawową logikę techniczną warstwowej architektury ochrony.

Typowa topologia obwodu mocy

Wejście sieciowe → Moduł AC/DC → Szyna DC → Bezpiecznik → → Stycznik główny → Stycznik wstępnego ładowania + rezystor → Interfejs pojazdu

Hierarchia ochrony i czas reakcji

Typowe tryby awarii wynikające z niedopasowanej koordynacji

Podstawowe kryterium projektowe: Wartość przepuszczalności bezpiecznika I²t musi być dokładnie mniejsza niż wartość wytrzymałości zwarciowej I²t chronionego stycznika.

III. Pięć kluczowych parametrów technicznych dotyczących dopasowywania i selekcji

1. Napięcie znamionowe: specyficzne dla prądu stałego z dużym marginesem

Ponieważ prąd stały nie ma naturalnego punktu przejścia przez zero, wygaszenie łuku jest znacznie trudniejsze niż w systemach prądu przemiennego. Dlatego logika wyboru urządzeń przeznaczonych na prąd stały zasadniczo różni się od logiki wyboru urządzeń prądu przemiennego.

Zasada selekcji: Napięcie znamionowe zarówno bezpiecznika, jak i stycznika musi być ≥ maksymalnego napięcia szyny DC systemu.

•Platforma ładowania 800 V → Zalecane napięcie 1000 V DC lub wyższe

•System magazynowania energii 1500 V → Należy wybrać wartość znamionową 1500 V DC lub wyższą

Ostrzeżenie techniczne: Surowo zabraniaj zastępowania produktów o napięciu znamionowym prądu przemiennego urządzeniami przeznaczonymi dla prądu stałego. Brak skutecznego wygaszenia łuku podczas przerwania zwarcia może prowadzić do katastrofalnych konsekwencji.

2. Prąd znamionowy: margines dla styczników, obliczenia I²t dla bezpieczników

Stycznik prądu stałego:

• Prąd znamionowy ciągły powinien przekraczać maksymalny prąd wyjściowy stacji ładującej.

• Współczynnik doświadczenia inżynierskiego: Zalecany wybór na poziomie około 1,2×.

Bezpiecznik prądu stałego:

•Dobór nie może opierać się wyłącznie na prądzie znamionowym; Należy kompleksowo ocenić I²t i zdolność wyłączania.

•I²t topienia bezpiecznika musi być niższe od wytrzymałości I²t chronionego modułu półprzewodnikowego (IGBT/SiC).

• Współczynnik doświadczenia inżynierskiego: Zalecany wybór na poziomie około 1,5×.

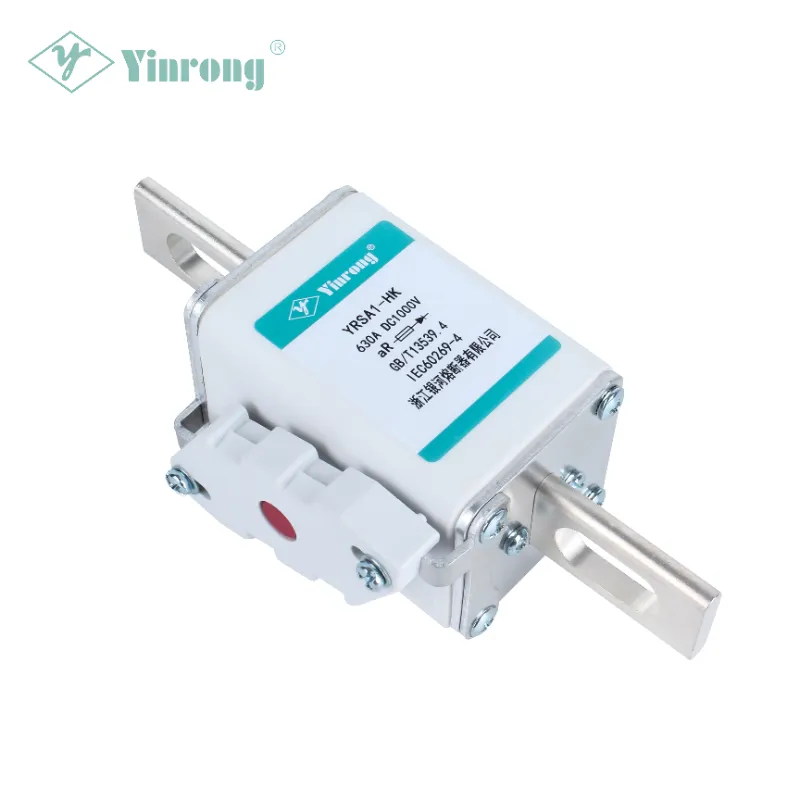

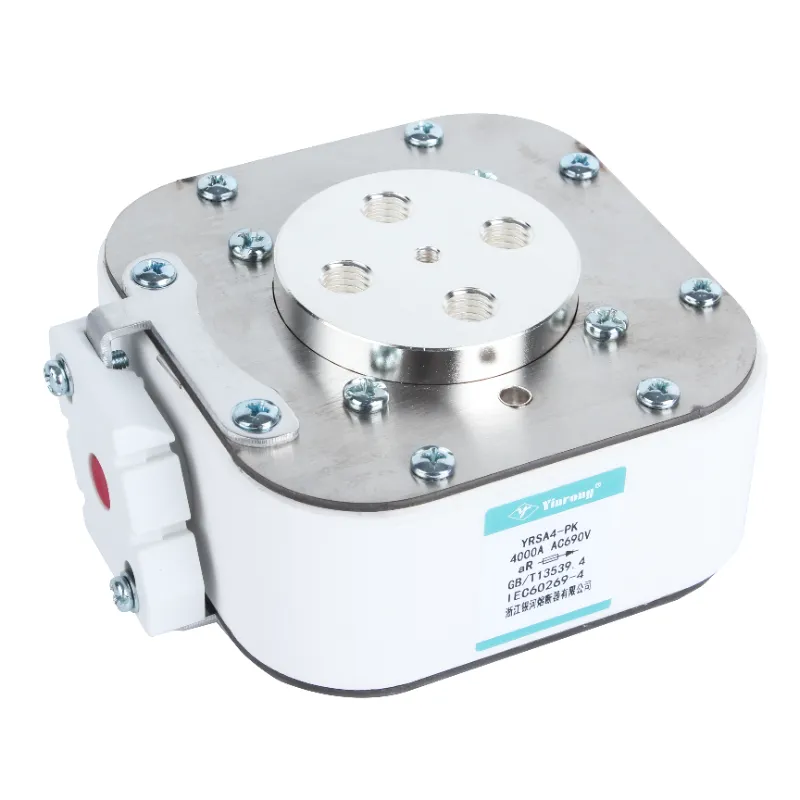

Seria YRSA firmy Zhejiang Galaxy Fuse obejmuje napięcia znamionowe od 690 V do 1500 V i prądy znamionowe od 10 A do 3000 A, wyposażone w posrebrzane elementy bezpiecznikowe z czystej miedzi lub czystego srebra o zmiennym przekroju poprzecznym, umieszczone w rurkach ceramicznych o wysokiej wytrzymałości z tlenku glinu, z piaskiem kwarcowym o wysokiej czystości jako środkiem gaszącym łuk.

3. Koordynacja I²t: podstawowy parametr dopasowania projektu

I²t (amperokwadrat-sekunda) jest najważniejszym wskaźnikiem ilościowym przy doborze dopasowania bezpiecznika i stycznika.

Relacje ograniczeń wyboru:

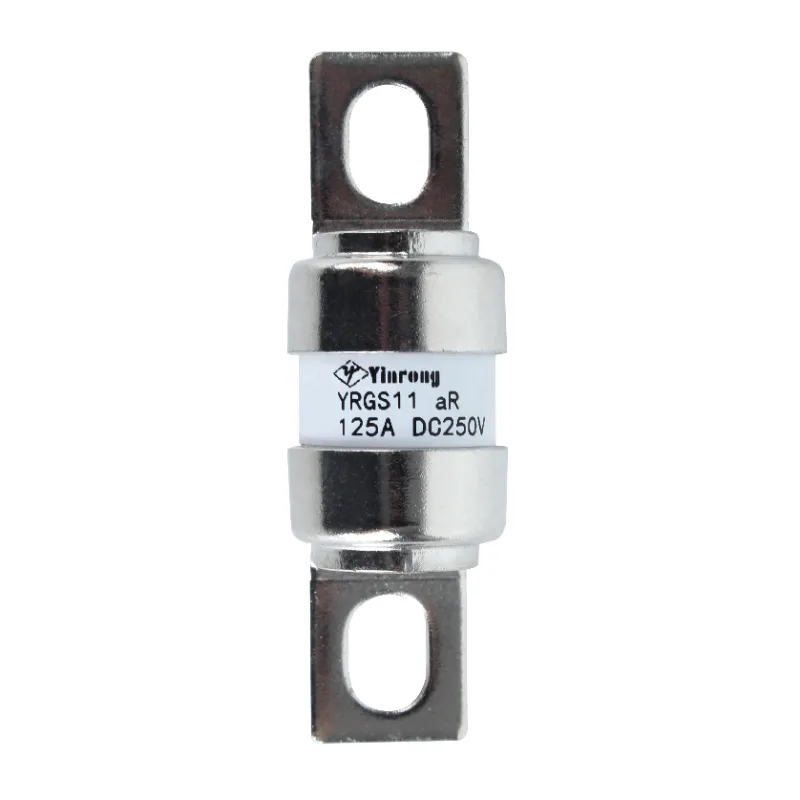

Seria szybkodziałających bezpieczników Galaxy Fuse charakteryzuje się niskimi wartościami I²t, dużą zdolnością ograniczania prądu i dużą zdolnością wyłączania, dzięki czemu nadają się do ochrony przed zwarciami urządzeń półprzewodnikowych i całego sprzętu.

4. Koordynacja selektywna czasowo-prądowa

W wielopoziomowej architekturze zabezpieczeń urządzenie zabezpieczające znajdujące się najbliżej punktu zwarcia musi zadziałać jako pierwsze.

5. Temperatura otoczenia i obniżanie wartości znamionowych

Stacje ładowania są wdrażane w różnorodnych środowiskach, a wymagania techniczne obejmują zakres od -40°C niskich temperatur do +85°C wysokich temperatur. Zarówno bezpieczniki, jak i styczniki muszą być zmniejszone w zależności od rzeczywistej temperatury otoczenia.

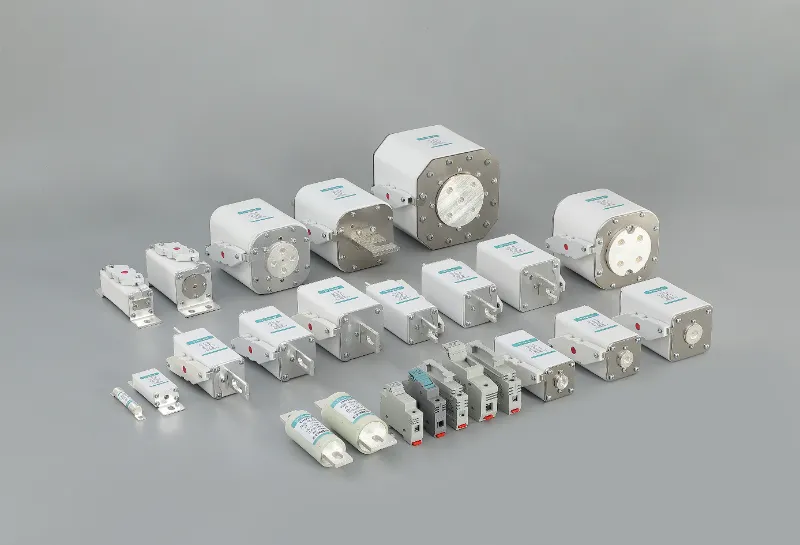

IV. Galaxy Fuse: profesjonalny wybór w zakresie ochrony stacji ładowania DC

Założona w 1980 roku,Zhejiang Galaxy Fuse Co., Ltd. to profesjonalne przedsiębiorstwo zajmujące się bezpiecznikami, integrujące badania i rozwój, testowanie, produkcję, sprzedaż oraz import/eksport. Jako kluczowe przedsiębiorstwo podlegające dawnemu Ministerstwu Budowy Maszyn i wiodący producent bezpieczników w Chinach, głównymi produktami firmy są bezpieczniki fotowoltaiczne prądu stałego, bezpieczniki pojazdów nowej energii i bezpieczniki stacji ładowania. Produkty są zgodne z normami IEC 60269, GB/T 13539.4 oraz innymi normami międzynarodowymi i krajowymi i są eksportowane do ponad 80 krajów i regionów, w tym Europy, Ameryki, Azji Południowo-Wschodniej i Bliskiego Wschodu.

Zalecana seria produktów zabezpieczających DC dla stacji ładowania

Podstawowe zalety techniczne Galaxy Fuse

•Międzynarodowe certyfikaty pełnej serii: Wiele serii przeszło certyfikaty TÜV, UL, CE i CQC. Systemy zarządzania obejmują IATF 16949, ISO 9001, ISO 14001 i ISO 45001.

•Dojrzałe rozwiązania koordynacyjne: Rozległe doświadczenie w koordynacji inżynieryjnej z głównymi stycznikami prądu stałego i dojrzałymi rozwiązaniami w zakresie doboru.

• Kompletne wsparcie dotyczące danych technicznych: Zapewnia zmierzone krzywe I²t i krzywe prądu odcięcia, aby ułatwić precyzyjne obliczenia koordynacyjne ze stycznikami.

•Głęboka akumulacja techniczna: Posiada ponad 48 patentów na wzory użytkowe i wynalazki w zakresie produkcji produktów bezpiecznikowych, a w 2017 roku zostało uznane za krajowe przedsiębiorstwo high-tech.

• Udział w normach branżowych: Produkty są zgodne z normami GB/T 13539.4, IEC 60269 i wieloma innymi normami międzynarodowymi i krajowymi.

V. Wniosek

Dopasowanie styczników i bezpieczników w stacjach ładowania prądu stałego można podsumować technicznie w następujący sposób: warstw funkcjonalnych, koordynacji taktowania i blokowania parametrów.

• Bezpiecznik przerywa prąd zwarciowy na poziomie mikrosekundowym, aby zapewnić bezpieczeństwo IGBT/SiC i innych półprzewodników mocy.

•Stycznik odpowiada za kontrolowane zarządzanie przełączaniem, wykonywanie normalnych poleceń start/stop i awaryjnego odłączenia.

• Obydwa służą jako wzajemna redundancja rezerwowa, tworząc podwójną barierę bezpieczeństwa.

Odpowiednio dobrany każdy wykonuje swoje obowiązki w ramach wielowarstwowej obrony; w przypadku niedopasowania konsekwencje mogą sięgać od awarii zabezpieczeń po przepalenie sprzętu.

Dzięki ponad 40-letniemu zaangażowaniu w prace badawczo-rozwojowe i produkcję wysokiej jakości bezpieczników, firma Galaxy Fuse jest zaangażowana w dostarczanie bezpiecznych i niezawodnych rozwiązań w zakresie ochrony obwodów dla stacji ładowania prądu stałego.

W celu uzyskania wsparcia technicznego w zakresie doboru bezpieczników do systemów zabezpieczeń stacji ładowania DC lub koordynacji ze stycznikami, prosimy o kontaktskontaktuj się z zespołem technicznym Galaxy Fuse.
