​Po pożarze BESS w końcu zdajesz sobie sprawę, że aR i gG to nie to samo

Właściciele firm, inżynierowie i specjaliści ds. zaopatrzenia pracujący w stacjach ładowania, systemach magazynowania energii, falownikach i zestawach akumulatorów litowych mają do dyspozycji boleśnie znajomy scenariusz: aby obniżyć koszty komponentów, zespół ds. zaopatrzenia wybiera tańszą opcję — rezygnując z dedykowanych bezpieczników szybkodziałających aR na rzecz tanich, gotowych bezpieczników zwłocznych gG.

Różnica w cenie wynosi zaledwie kilkadziesiąt juanów za sztukę. Na papierze koszty spadają. Kiedy jednak po dostawie seryjnej w terenie wystąpi zwarcie, obliczenia się odwracają — naprawy, wymiany modułów mocy, odszkodowania dla klientów i straty wynikające z przestojów sumują się do dziesiątek tysięcy juanów. W najgorszym przypadku cały zasobnik energii stanie w płomieniach. To nie jest przesada.

Przeoczenie pojedynczego bezpiecznika może zagrozić całemu projektowi magazynowania energii

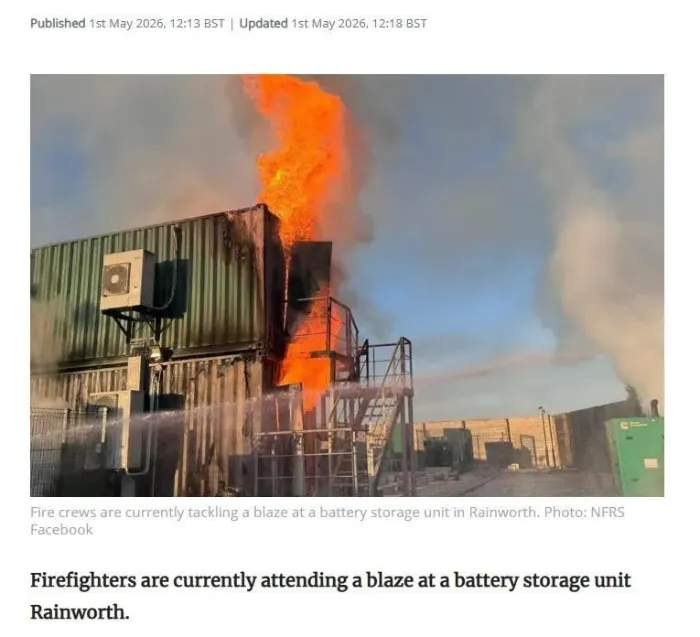

W maju 2026 r. w kopalni węgla Ruffs Lane w pobliżu Rainworth w Nottinghamshire w Wielkiej Brytanii wybuchł pożar systemu magazynowania energii z akumulatorów. Z dwóch ułożonych na sobie kontenerów magazynowych, oba objęte płomieniami, unosił się gęsty, czarny dym. Obiekt o mocy 7,5 MW/7,5 MWh został wyposażony w akumulatory LG i oddany do użytku w 2017 r. – był to siódmy BESS typu grid, który zaczął działać w Wielkiej Brytanii.

Chociaż oficjalna przyczyna jest wciąż badana, znawcy branży aż za dobrze znają schemat: pożary BESS są prawie zawsze powiązane z awariami zabezpieczeń elektrycznych. Prądy zwarciowe w klastrach akumulatorów charakteryzują się wysokim napięciem stałym, ogromną wartością prądu i brakiem naturalnego punktu przejścia przez zero. Gdy urządzenia zabezpieczające są niedostatecznie określone lub mają niską jakość, prądy zwarciowe nie mogą zostać usunięte na czas. Narasta ciepło, w wyniku czego następuje reakcja łańcuchowa – pożar pojemnika za pojemnikiem.

Bezpiecznik kosztujący kilkadziesiąt juanów może prowadzić do całkowitej utraty BESS, miesięcy przestojów, wysokich roszczeń odszkodowawczych i długoterminowych szkód dla marki. Czy warto dokonać takiego kompromisu?

Wiele osób nie rozróżnia bezpieczników zwłocznych gG i szybkodziałających aR

Powszechne błędne przekonanie jest proste: „Obydwa są bezpiecznikami – jeśli prąd znamionowy będzie zgodny, zadziała”.

Bezpiecznik gG został pierwotnie zaprojektowany do stosowania w rozdzielnicach niskiego napięcia i zabezpieczeniach kabli przed przeciążeniem w zastosowaniach prądu przemiennego w budynkach mieszkalnych i małych obiektach komercyjnych — przy niskim natężeniu prądu i niskim zużyciu energii zwarciowej. Zainstalowanie go w stacji ładowania prądu stałego lub systemie magazynowania energii przypomina poproszenie lekarza rodzinnego o wykonanie pilnej operacji kardiochirurgicznej. Niedopasowanie ujawnia dwie krytyczne wady:

Powolna reakcja nie przechwytuje wysokich prądów zwarciowych

IGBT i urządzenia zasilające SiC znajdujące się w stacjach ładowania i systemach magazynowania energii są niezwykle delikatne. W momencie zwarcia potężne prądy udarowe mogą zniszczyć moduł w ciągu mikrosekund. Bezpiecznik gG charakteryzuje się długim czasem wyładowania łukowego, co pozwala na przepuszczenie ogromnej ilości energii zwarciowej (I²t). Zanim bezpiecznik w końcu usunie usterkę – jeśli w ogóle tak się stanie – kosztowny moduł mocy jest już zniszczony, styki stycznika są zespawane, a wyładowanie łukowe często powoduje zapalenie otaczających materiałów.

Niewystarczająca zdolność gaszenia łuku prądu stałego

Prąd stały nie ma naturalnego punktu przejścia przez zero, co sprawia, że ​​wygaszanie łuku jest z natury trudne. Standardowe elementy bezpiecznikowe gG zawierają wyłącznie luźno wypełniony piasek kwarcowy, bez profesjonalnej masy gaszącej łuk i procesów utwardzania. W warunkach zwarcia prądu stałego wysokiego napięcia łuk nie może zostać szybko zgaszony, co prowadzi do pęknięcia obudowy, wycieku piasku i zapłonu wewnętrznego okablowania – wszystko to jest klasycznym prekursorem pożaru kontenera BESS.

Co właściwie wyróżnia szybko działające bezpieczniki Galaxy Fuse aR Semiconductor oprócz gG?

Szybkie bezpieczniki Galaxy Fuse, zaprojektowane specjalnie do stacji ładowania prądu stałego, magazynowania energii i falowników, przewyższają zwykłe produkty gG pod względem materiałów, procesów produkcyjnych i wydajności:

Precyzyjnie kontrolowany I²t priorytetowo traktuje ochronę głównych komponentów

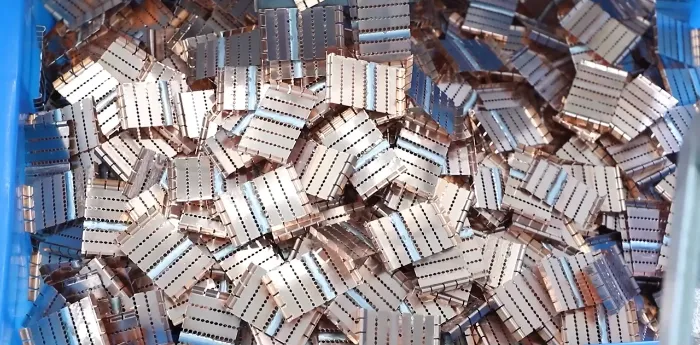

W Galaxy Fuse zastosowano elementy topliwe z czystego srebra lub miedzi posrebrzanej — srebro ma przewodność 1,6 razy większą niż miedź, co zapewnia znacznie szybszą reakcję. Dzięki precyzyjnemu ograniczeniu wartości przepuszczalności I²t energia zwarcia jest pochłaniana, a obwód jest usuwany w ciągu milisekund, minimalizując naprężenia termiczne w urządzeniach IGBT i SiC oraz oszczędzając drogie półprzewodniki mocy.

Posrebrzana konstrukcja zapewnia również doskonałą odporność na zmęczenie metalu i korozję. Przy codziennym włączaniu i wyłączaniu sprzętu w wyniku powtarzających się operacji ładowania/rozładowania, bezpiecznik pozostaje niezawodny przez długi czas bez uciążliwego wyłączania.

Materiały najwyższej jakości zaprojektowane z myślą o wymagających środowiskach o wysokiej temperaturze

W korpusie bezpiecznika zastosowano 95% ceramiki z tlenku glinu o wysokiej czystości, odrzucając tanią ceramikę składającą się w 75% z powszechnie spotykanego w branży. Zapewnia to tolerancję na wysokie temperatury, odporność na szok termiczny i stabilną izolację nawet w zamkniętych obudowach lub przy długotrwałej ekspozycji na słońce na zewnątrz. Seria o dużej mocy wykorzystuje zaciski z czystej miedzi (dwa razy droższe od mosiądzu), zapewniając niższy wzrost temperatury przy pracy z pełnym obciążeniem i eliminując przegrzanie styków, wyładowania łukowe i wżery.

Proces utwardzania łukowego klasy samochodowej

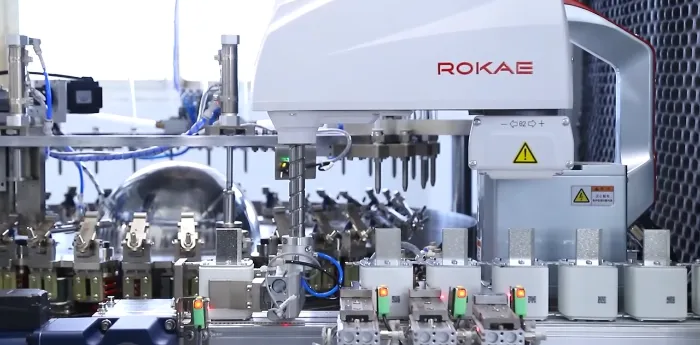

Większość ogólnych bezpieczników gG jest po prostu wypełniona luźnym piaskiem kwarcowym, całkowicie pomijając etap utwardzania. W Galaxy Fuse zastosowano piasek kwarcowy o wysokiej czystości w połączeniu ze specjalistycznym związkiem gaszącym łuk, a następnie poddano go 8-godzinnemu procesowi cyklicznego utwardzania w wysokiej i niskiej temperaturze. Rezultatem jest jednorodnie gęsty, zintegrowany wypełniacz, który szybko tłumi łuki podczas zwarć, zapobiegając pęknięciu obudowy, wyciekowi piasku i zasadniczo eliminując ryzyko pożaru w warunkach dużej zdolności przerywania.

Pokrycie pełnego napięcia i mocy przerywanej dla trendów wysokiego napięcia

GSeria szybkich bezpieczników Alaxy Fusepokrywają napięcia 750 V, 1000 V i 1500 V DC, o zdolności przerywania do 250 kA DC. Obejmuje to pełne spektrum, od standardowych ładowarek prądu stałego po ultraszybkie stacje ładowania 800 V i wielkoskalowe systemy magazynowania energii C&I. Wszystkie serie posiadają certyfikaty UL, TUV, CE i CCC, co upraszcza uzyskiwanie zezwoleń zarówno dla projektów krajowych, jak i eksportowych.

Zaufany partner branżowy: Galaxy Fuse — ponad 40 lat doskonałości

Założona w 1980 roku firma Zhejiang Galaxy Fuse Co., Ltd. jest profesjonalnym producentem bezpieczników, łączącym prace badawczo-rozwojowe, testowanie, produkcję i sprzedaż. Firma uznawana jest za kluczowe przedsiębiorstwo przy dawnym Ministerstwie Przemysłu Maszynowego i czołowego krajowego producenta bezpieczników.

Podstawowe możliwości techniczne:

●48+ patentów użytkowych i wynalazków w produkcji bezpieczników; uznany za Krajowe Przedsiębiorstwo High-Tech w 2017 roku

●Certyfikowane systemy zarządzania: IATF16949, ISO9001, ISO14001 i ISO45001

●Produkty są zgodne z GB13539, IEC60269, VDE0636 i innymi międzynarodowymi standardami

●Eksportowane do ponad 80 krajów i regionów, w tym do Europy, Stanów Zjednoczonych i Afryki

Bezpieczniki szybkie do systemów magazynowania energiisą kluczowym obszarem zainteresowania Galaxy Fuse. Spełniając rygorystyczne wymagania zastosowań BESS – napięcia prądu stałego do 1500 V, prądy zwarciowe sięgające setek kiloamperów oraz potrzeba absolutnej niezawodności gaszenia łuku w zamkniętych środowiskach akumulatorowych – produkty z serii magazynów energii Galaxy Fuse wykorzystują topliwe elementy z czystego srebra i wysokiej czystości piasek kwarcowy do gaszenia łuku, w połączeniu ze zoptymalizowaną konstrukcją z szyjką. Zapewnia to reakcję na poziomie mikrosekund i niezawodne przerwanie w przypadku ekstremalnych warunków awaryjnych.

Ostatnie przemyślenia

Różnica kilkudziesięciu juanów na jednostkę jest znikoma w całkowitym koszcie stacji ładowania lub systemu magazynowania energii. Chroni jednak najdroższy element całego systemu — półprzewodniki mocy — i ostatecznie niezawodność urządzenia przez cały okres jego użytkowania.

Pożar Nottingham BESS stanowi otrzeźwiające przypomnienie: w przypadku wystąpienia usterki pozornie nieistotny element może stać się najsłabszym ogniwem w całym łańcuchu bezpieczeństwa. Infrastruktura magazynowania i ładowania energii zasadniczo różni się od ogólnej infrastruktury dystrybucji energii. Wysokie napięcie prądu stałego, ogromne prądy zwarciowe i brak naturalnego przejścia przez zero wymagają rygorystycznej selekcji, precyzyjnej koordynacji I²t i bezkompromisowej kontroli jakości.

Tak naprawdę kosztem nie jest odpowiednio dobrany bezpiecznik szybkodziałający – to bezpiecznik zwłoczny, który, jak miałeś nadzieję, nigdy nie będzie musiał zadziałać.

Bezpiecznik galaktykipoświęcił ponad 40 lat na rozwój wysokiej jakości bezpieczników, od formułowania materiałów i projektowania strukturalnego po procesy gaszenia łuku — na każdym etapie porównywano z międzynarodowymi liderami branży. W stacjach ładowania, systemach konwersji mocy BESS i falownikach fotowoltaicznych szybkie bezpieczniki Galaxy Fuse zostały wdrożone w wielu projektach na całym świecie, co zostało potwierdzone dostawami na dużą skalę i długoterminową pracą w terenie.

Bezpieczeństwo nie jest obszarem kompromisów. Wsparcie techniczne w zakresie doboru bezpieczników do infrastruktury magazynowania energii lub ładowania — od koordynacji I²t po kompletne rozwiązania w zakresie ochrony systemu —skontaktuj się z Bezpiecznik galaktykizespół techniczny. Zapewniamy kompleksowe wsparcie inżynieryjne na każdym etapie realizacji projektu.
